Bij het kopen van een professioneel verticale platenzaag is het belangrijk om op een aantal zaken te letten. Op deze pagina vertellen we je alles wat je moet weten.
De verticale platenzaag is bedoeld om plaatmateriaal op te delen, dit kan zowel verticaal als horizontaal. Deze machines zijn zeer geschikt om panelen af te korten en om stroken te zagen. Het grote voordeel van een verticale platenzaag is dat deze weinig vloeroppervlak nodig heeft in de werkplaats. Het plaatmateriaal ligt stil op de machine terwijl de zaagunit beweegt. De zaagunit kan eenvoudig in en uit het werken gepositioneerd en is kantelbaar om zowel horizontaal als verticaal te kunnen zagen.
Naast het zagen van houten panelen is de verticale platenzaag ook geschikt voor bijvoorbeeld kunststof, Cement gebonden panelen en isolatie panelen. Een belangrijk verschil met bijvoorbeeld een formaatzaag is dat de zaagunit van een verticale platenzaag niet onder een hoek kan worden versteld. Wij bieden de merken SCM Gabbiani en Elcon verticale platenzagen aan.
Bekijk onze verticale platenzaag
De zaagbalk wordt naar links verplaatst waarna het paneel op de onderblokken wordt geplaatst.
De maataanslag aan de linkerzijde wordt op de juist maat vastgezet waarna de zaagunit wordt gekanteld zodat deze verticaal staat. Vervolgens wordt de zaagunit in een vast ‘meter’ punt ingehaakt waarna het paneel kan worden afgekort (verticaal) van boven naar beneden.
Het zagen van een strook op een verticale platenzaag kan het beste vanaf de bovenzijde worden gedaan in verband met het klemmen van de zaag door het gewicht van het paneel. De zaagunit wordt naar links gepositioneerd en horizontaal gekanteld. De zaagunit wordt op de juiste hoogte vastgezet op de zaagbalk waarna de strook van links naar rechts kan worden gezaagd.
Het ondiepe frame van de verticale platenzaag neemt in de werkplaats zeer weinig ruimte in beslag. Zelfs met de zaaggroep in de onderste positie beslaat de machine heel weinig vloeroppervlak. Elcon heeft een volledig zelfdragende constructie met torsie-stijve draagmodules. De spanningsloze uitgerichte geleidingsrail gegarandeerd een nauwkeurigheid van 0,1 mm/m.
De zaagboom van de verticale platenzaag zorgt voor de horizontale en verticale verplaatsing van de zaagunit. De verticale verplaatsing is afleesbaar middels een maatband op de zaagboom (of optioneel middels digitale uitlezing). Tevens is de zaagboom uitgerust met het bedieningspaneel en een clip om een papier (zaaglijst) vast te zetten.
Aan de linkerzijde op de achterwand bevindt zich de maataanslagnok waartegen de panelen worden geplaatst. De maataanslagnok is verplaatsbaar, wegklapgbaar en afleesbaar middels een schaalverdeling. Bij het afkorten wordt de zaagunit ingehaakt op vaste ‘meter punten’ en kan met de maataanslagnok de cm./mm. verstelling worden gedaan.
Optioneel is de maataanslagnok te verlengen of uit te breiden, digitaal uitleesbaar en zelfs een programmeerbare maataanslagnok is mogelijk. Met deze laatste optie is de maat in te voeren op een bedieningspaneel waarna de maataanslagnok naar deze positie verplaatst.
De achterwand dient voor een solide ondersteuning van de panelen en dient gesloten te zijn om een goede stofafzuiging mogelijk te maken. De meeste verticale platenzaagmachines zijn uitgerust met een achterwand welke gevormd wordt door strippen. Deze vervangbare strippen kunnen bij een standaard achterwand worden ingezaagd bij het zagen van stroken ter hoogte van deze strippen.
De meeste merken hebben oplossingen om het in de achterwand zagen te voorkomen. De meest voorkomende oplossing is het plaatsen van sensoren waardoor de achterwand zich automatisch verplaatst wanneer de zaagunit in horizontale stand boven een strip komt. Deze verplaatsing kan elektrisch plaatsvinden of middels pneumatische cilinders.
Als u wat kleinere platen heeft die u wilt gaan zagen dan is de hulpgeleider erg handig. Deze geleider zit in het midden van de verticale platenzaag. Op deze manier kunt u op een fijne werkhoogte de kleinere werkstukken zagen. Hierdoor hoeven kleine werkstukken niet perse op de onderzijde te worden gezaagd. Aan het einde van de geleider zit een eindstop deze voorkomt het wegschuiven van het materiaal bij het zagen van stroken op de hulpgeleider van de verticale platenzaag.
Een verticale platenzaag is standaard uitgerust met kunststof onderblokken met zowel links als rechts een oplooprol om de panelen te plaatsen. Bij de toepassing van veel en zware panelen is het verstandig om rollen in de onderzijde toe te passen. Op deze manier is het eenvoudig om grote en zware panelen te positioneren op een verticale platenzaag. Bij dunne en scherpe panelen zoals Trespa kunnen aluminium onderrollen worden toegepast om het slijten van kunststof te voorkomen.
Om het ongewenst verplaatsen van panelen te voorkomen zijn de rollen aan de onderzijde verstelbaar en kunnen ze onder de blokken wegzakken. Aluminium onderrollen worden voorzien van platenklemmen om het materiaal tegen de achterwand te klemmen en het ongewenst verplaatsen tegen te gaan.
Elke verticale platenzaag heeft een afzuigaansluiting op de zaagkap waarin het zaagblad zit. Op deze manier wordt zoveel mogelijk bij de bron weggezogen.
Deze ventilator zorgt voor een verbeterde en versnelde afvoer van de stof en krullen uit de zaagkap van de vericale platenzaag. De slang wordt vervolgens aangesloten op de (centrale) afzuiginstallatie.
Bij het zagen van stroken worden het stof en de krullen door de draairichting van het zaagblad met een natuurlijke flow naar rechts verwerkt. Door hier een kanaal te plaatsen met een afzuigaansluiting wordt dit stof opgevangen en afgevoerd.
Bij het afkorten (zaagbeweging van boven naar beneden) is er een mogelijkheid om op elk afkortpunt van de verticale platenzaag een afzuigaansluiting te maken. Doordat alleen die klep opent waar de zaag zicht bevindt vraagt dit relatief weinig afzuigcapaciteit.

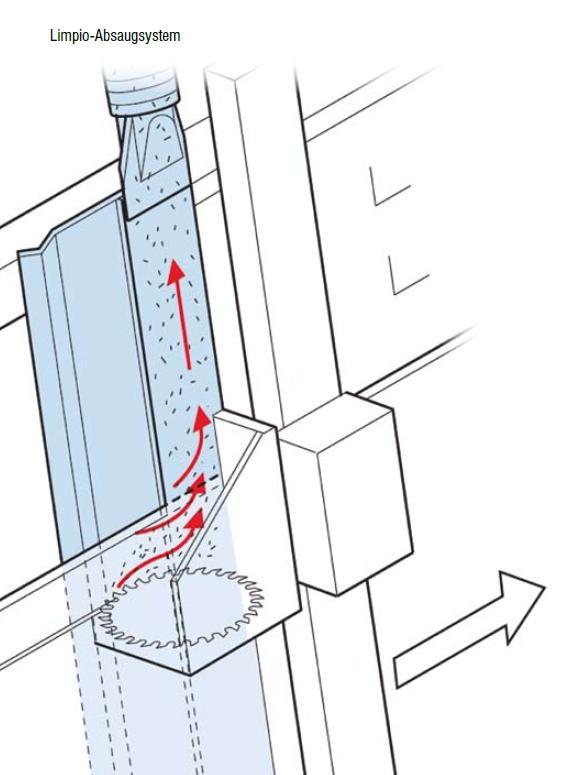

Elcon heeft een gepatenteerd afzuigsysteem genaamd ‘Limpio’ welke een afzuigpunt aan de achterzijde van het paneel heeft. Dit afzuigpunt zit ten allen tijden gepositioneerd achter het zaagblad. Het kanaal loop van boven- tot onderzijde van de achterwand en beweegt horizontaal mee met de zaagbalk.
Het zaagblad draait in een vrijwel volledige afgesloten ruimte en het stof wordt afgezogen op de plek van de zaag. Daardoor worden de allerlaagste emissie-waarde van minder dan 0,5 mg/m3 bereikt, met de minimale behoefte van het afzuigvermogen.
Bijkomend voordeel is dat het zaagblad op deze manier nooit de achterwand van de verticale platenzaag kan raken en deze onbeschadigd blijft.
De verticale platenzaag is uitgerust met een strokenaanslag. Dit is het horizontaal opdelen van platen in stroken van gelijke breedte. Het gaat gemakkelijk met de op maat in te stellen strokenaanslag met tastlager.
Voorritsen op een verticale platenzaag kan niet alleen gedaan worden met aparte voorritszaag maar dat kan ook met het hoofdzaagblad. Bij dit dubbelslag voorristen wordt op de heen gaande beweging de toplaag van het plaatmateriaal geritst. Daarna wordt het in de teruggaande beweging van de zaag het materiaal volledig doorgezaagd.
Platenklemmen positioneren de platen tegen de achterwand van de verticale platenzaag en kunnen deze in hoogte verplaatsen. Op deze manier is het mogelijk om de panelen eenvoudig ‘schoon’ te zagen en om stroken vanaf de onderzijde te zagen.
Met 1 druk op de knop kantelt de zaagunit van horizontaal naar verticaal en terug. Ergonomie en behoudt van de verticale platenzaag.
Digitale uitlezing is mogelijk op zaagbalk en op de maataanslagnok. Precies werken en snel instellen.
